浅谈VGA信号

VGA信号（Video Graphics Array）是一种使用模拟信号进行视频传输的标准，由IBM于1987年提出。它主要用于连接计算机与显示器，传输红、绿、蓝三原色模拟信号以及行同步和场同步信号。以下是VGA信号的详细定义和特点：‌12

1. ‌信号组成‌
   VGA信号由五部分组成，通常称为RGBHV信号：

   • ‌R（Red）‌：红色基色模拟信号。
   • ‌G（Green）‌：绿色基色模拟信号。
   • ‌B（Blue）‌：蓝色基色模拟信号。
   • ‌H（Horizontal Sync）‌：行同步信号，用于控制水平扫描。
   • ‌V（Vertical Sync）‌：场同步信号，用于控制垂直扫描。

2. ‌信号传输特点‌

   • VGA信号是模拟信号，传输过程中容易受到干扰，因此传输距离通常限制在15米以内，超过此距离信号质量会显著下降。

   • 在CRT显示器中，VGA信号直接驱动显像管生成图像；而在LCD等数字显示设备中，需要经过A/D（模拟/数字）转换器将模拟信号转换为数字信号。

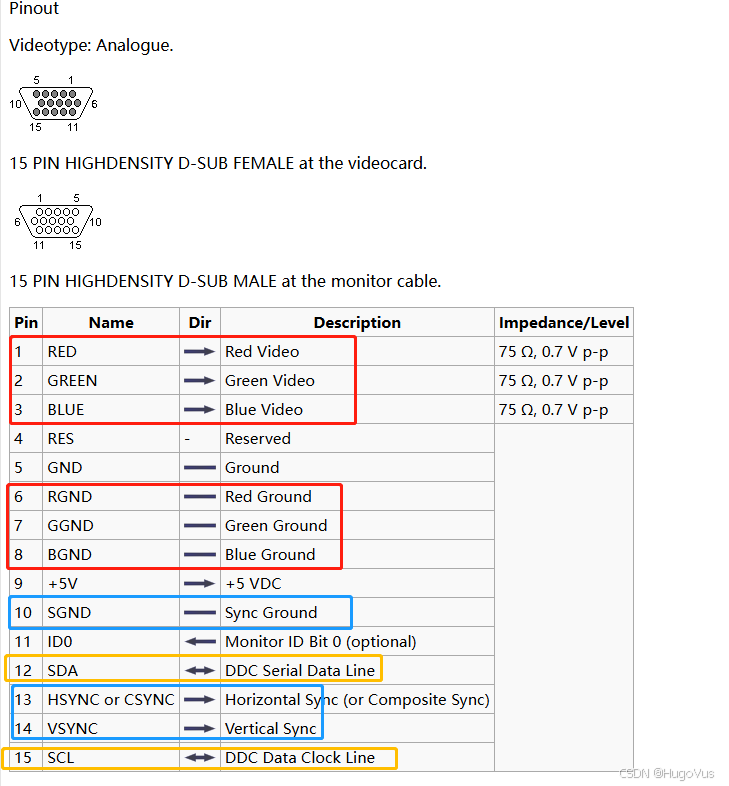

3. ‌接口定义‌
   VGA接口采用15针D-Sub接口，针脚定义如下：

   • 针脚1、2、3分别传输红、绿、蓝三原色信号。

   • 针脚13、14传输行同步和场同步信号。

   • 其他针脚用于接地、地址码等辅助功能。

4. ‌应用与兼容性‌

   • VGA最初支持640x480分辨率，后来扩展到更高分辨率，如SVGA（800x600）、XGA（1024x768）等。

   • 尽管现代显示器多采用数字接口（如HDMI、DisplayPort），但VGA接口仍广泛用于兼容老式设备。

5. ‌同步时序‌
   VGA信号的同步时序分为行时序和场时序，分别控制一行和一帧图像的显示。行同步信号和场同步信号的低电平脉冲用于同步数据传输。

‌总结‌：VGA信号是一种经典的模拟视频传输标准，通过RGBHV信号实现图像传输，广泛应用于计算机与显示器的连接。尽管其模拟特性限制了传输距离和图像质量，但其兼容性和历史地位使其至今仍被使用
